La corrosion:

Une véritable problématique pour les industriels

La surveillance de la corrosion des bacs de stockage, dans les zones annulaires à proximité des soudures de marginales, pose un problème de taille aux raffineries pétrolières.

En effet, la corrosion est susceptible d’y être plus rapide en raison de multiples contraintes et notamment les conditions de fonctionnement (Remplissage/Vidange).

Cependant, la corrosion peut également être accentuée par le tassement périphérique du bac, l’expansion thermique et la possibilité d’une présence d’eau sous la plaque annulaire.



Les conditions de fonctionnement avec des cycles de remplissage/vidange génèrent une corrosion localisée à proximité de la soudure d’angle interne de la tôle marginale de fond, initiée depuis la face externe de la tôle de fond.

Cela concerne particulièrement les bacs d’hydrocarbures dont le diamètre excède 35m.

Cet endommagement peut créer de graves dommages sur une grande partie de la bordure annulaire (ou marginale) du bac, pouvant entraîner une défaillance structurelle majeure avec une perte de contenu.

Les caractéristiques du PHATSCAN

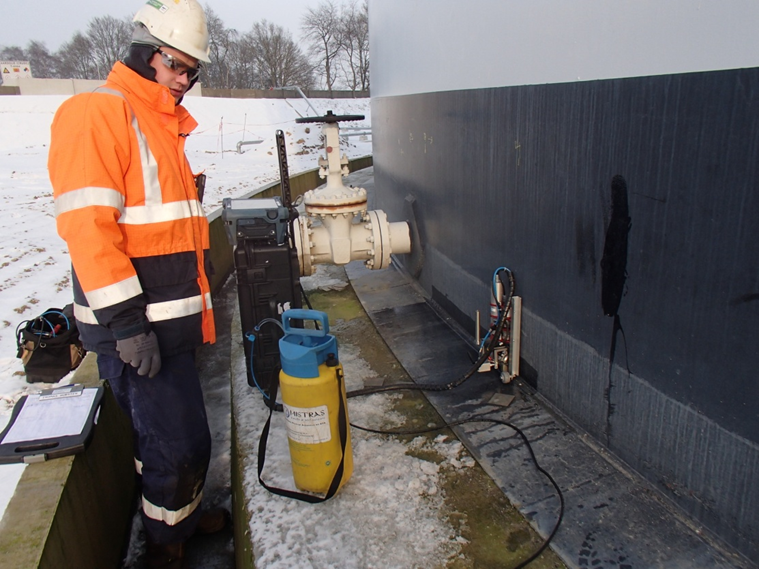

  • Permet de réaliser des contrôles internes sur des bacs de stockage en service à proximité de la soudure d’angle interne de la tôle marginale de fond
  • Grâce aux rapports PHATSCAN, des réparations locales peuvent être planifiées à l’avance dans le cadre d’une inspection hors-service
  • Possibilité de localiser les zones des dommages sur la périphérie du bac et d'évaluer avec précision les dommages
  • Les indications de fissures, corrosion (type « saignée ») et piqûres de la virole peuvent être détectées
  • Haut niveau de reproductibilité les mesures faites dans le passé peuvent être comparées avec les résultats des mesures actuelles
  • Méthode efficace permettant aux bacs de stockage de toujours rester opérationnels

Les points forts d'une inspection par PHATSCAN

Contrôle sur revêtement de la robe (en fonction de l'état de surface)

Intervention sur bacs de stockage en service

Suivi périodique des défauts

Contrôle simultané sommet de la soudure d’angle interne de la marginale + tôle de marginale de fond à proximité

Evaluation des pertes d’épaisseur relevées

Rapidité d'acquisition
