La méthode ultrasonore par Ondes de lamb guidées (GUL)

Cette méthode permet de détecter et localiser des endommagements sur les sections de canalisations ou de tuyauteries en utilisant des ondes ultrasonores de Lamb Guidées. Le système utilise les ondes ultrasonores en mode longitudinal ou de torsion (cisaillement). Ce dernier n’est pas perturbé par le fluide interne (gaz ou liquide).

Les ondes guidées générées dans le matériau se propagent dans la paroi de la pièce à contrôler sur plusieurs mètres.

La présence d’une variation d’épaisseur (ou d'une courbure excessive) induit une réflexion de l’onde émise. L’analyse des signaux reçus (temps de parcours et amplitude) permet de repérer les zones d’indications suspectes.

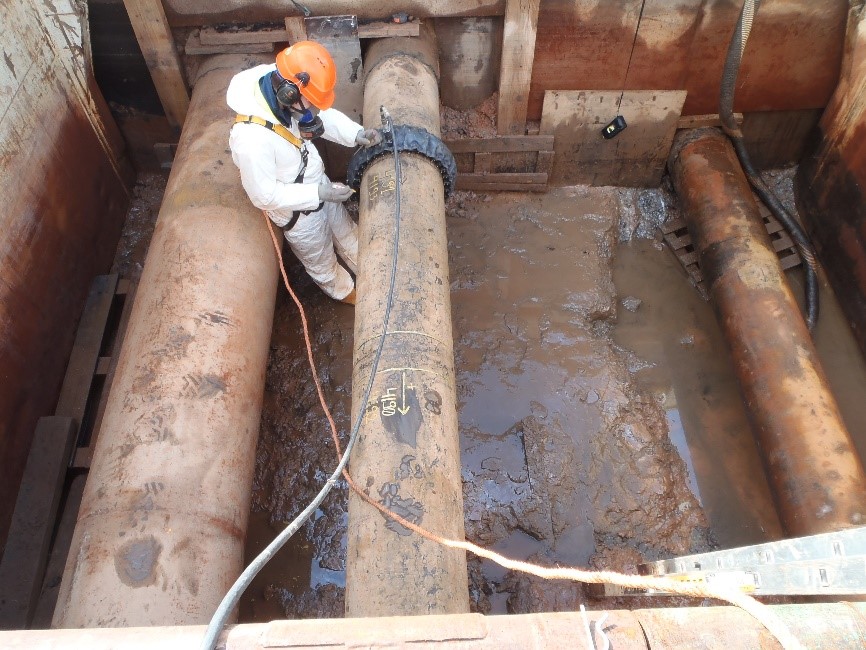

Les ondes sont générées par une couronne de capteurs disposée sur toute la circonférence de la tuyauterie, sur une partie accessible (hors-sol d'une canalisation ou partie dé-calorifugée par exemple).

Ses domaines d'application

  • Matériau: convient principalement aux aciers
  • Dimensions:
    • Toutes tuyauteries à partir du diamètre DN50 (diamètre standards des couronnes : DN50 à DN600)
    • A voir avec l'un de nos experts pour des diamètres supérieurs
  • Température:
    • La température de paroi de la tuyauterie est limitée en fonction de l’outillage utilisé (actuellement de - 20 °C à 110 °C)
    • A voir avec l'un de nos experts pour des températures supérieures
  • Caractérisation: pertes d’épaisseurs exprimées en % par rapport à la section de la tuyauterie
  • La distance de contrôle varie de quelques mètres à quelques dizaines de mètres en fonction de:
    • L’état de corrosion de la canalisation
    • La configuration de la canalisation (Canalisations aérienne droite,.accès difficile, calorifugées, enterrées,...)
    • Le type des supports (simples, soudés ou colliers)
    • Le type du revêtement (peinture, revêtement bitumineux, bande grasse, PE,...)

Performances de distances contrôlées

Canalisation très sévèrement corrodée ou avec un revêtement bitumineux et/ou enterrée (1 à 5 m)

Canalisation de 30 ans avec une corrosion généralisée (20 m)

Canalisation calorifugée (15m)

Conditions idéales canalisation droite avec des supports posés (80m)

Canalisation de 30 ans avec peu de corrosion (40 m)

En règle générale: 6 soudures maximum

Avantages de la méthode GUL

  • Permet de détecter des pertes d’épaisseurs internes comme externes
  • Contrôle des zones inaccessibles (Racks, passages de route, sous revêtement, corrosion sous calorifuge ou isolation thermique,...)
  • Prix du mètre linéaire contrôlé faible en comparaison aux autres méthodes
  • Limite les coûts de préparation (échafaudage, décalorifugeage,...)
  • Méthode rapide et globale, assurant une couverture à 100% de la zone contrôlée
  • Grande étendue d’examen à partir d’une seule acquisition et d’un seul point d’accès
  • Peut être mise en œuvre sur tuyauterie en service

Limites de la méthode GUL

  • La propagation limitée est dépendante de la nature du revêtement (revêtement bitumeux, brais et bandes type DENSO)
  • La technique ne fournit pas une mesure directe de l'épaisseur
