L'examen radiographique

La radiographie permet de déterminer par transparence la présence de discontinuités dans les matériaux. Sur le même principe que la radiographie médicale, l'examen radiographique consiste à envoyer à travers la pièce à contrôler des rayonnements ionisants (X ou Gamma) et à les détecter avec un récepteur (film ou détecteur numérique).
Il permet de déceler les défauts situés tant à l'intérieur de la matière qu’en surface de celle-ci. Il peut conduire à la mise en place de contrôles complémentaires.

Ses domaines d'application

Matériau: Tout type de matériaux (métaux, SVR, plastiques, bétons, verres,…)

Caractérisation: La nature des défauts est bien déterminée mais leur position en profondeur ou leur hauteur nécessite des contrôles radio complémentaires ou d’autres méthodes de contrôle

Seuil de détection: Les défauts à caractère volumique et les défauts plans relativement parallèles au faisceau sont bien détectés

Autres: Recherche de corps étrangers dans un objet, mesures dimensionnelles de paroi non accessibles par des moyens mécaniques

Avantages, Inconvénients & limites de la radiographie

  • Ses avantages
    • Applicable à tout type de matériaux

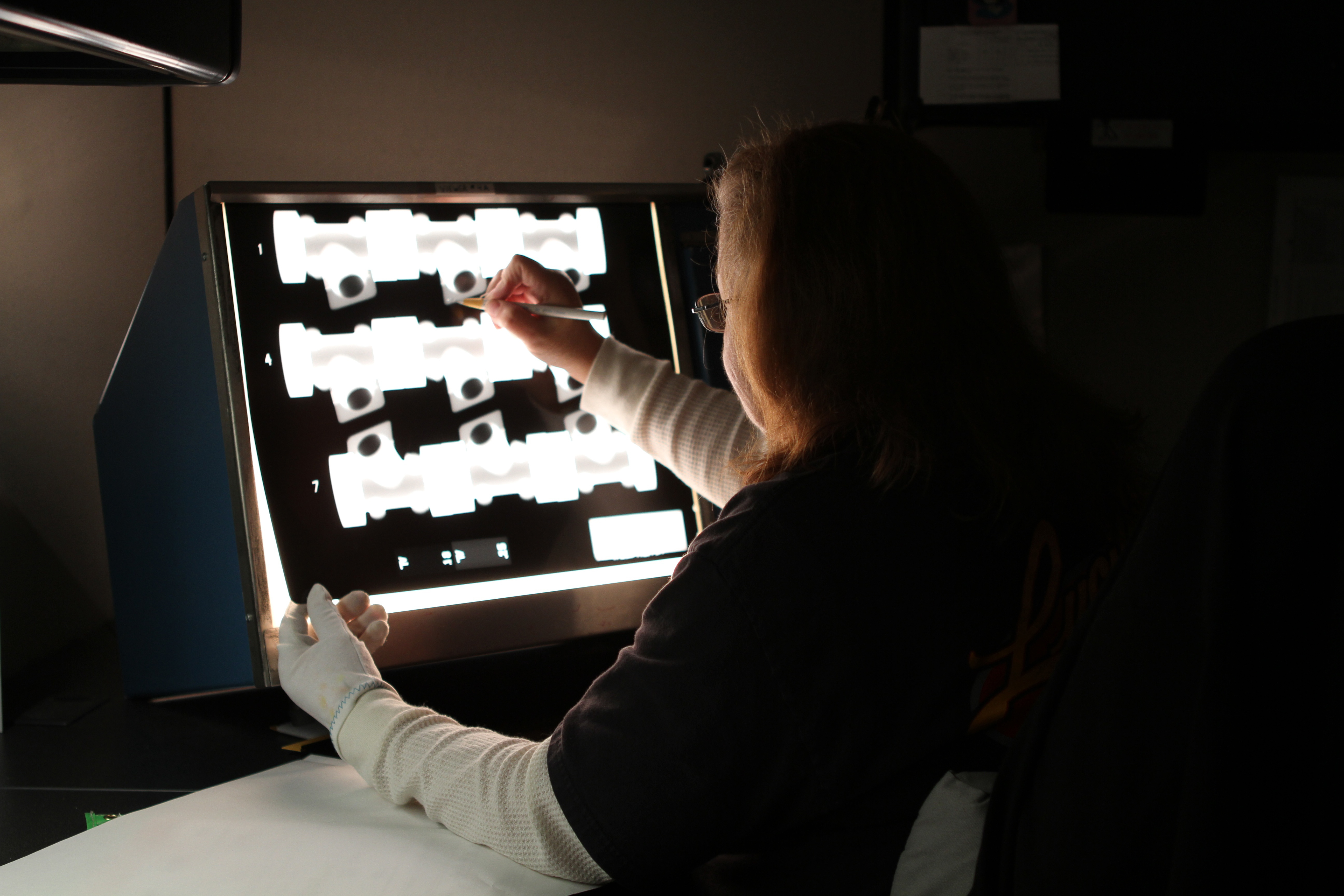

    • Permet de garder une trace du contrôle avec l’image radiographique numérique ou le film
    • Permet de « voir » à l’intérieur d’un objet
    • N’utilise pas de produits chimiques lors des prises de vue
  • Ses inconvénients
    • Utilise des rayonnements pouvant être dangereux pour l’être humain et nécessite donc l'intervention de professionnels qualifiés
    • La réglementation est très stricte quant à l’utilisation des rayonnements ionisants

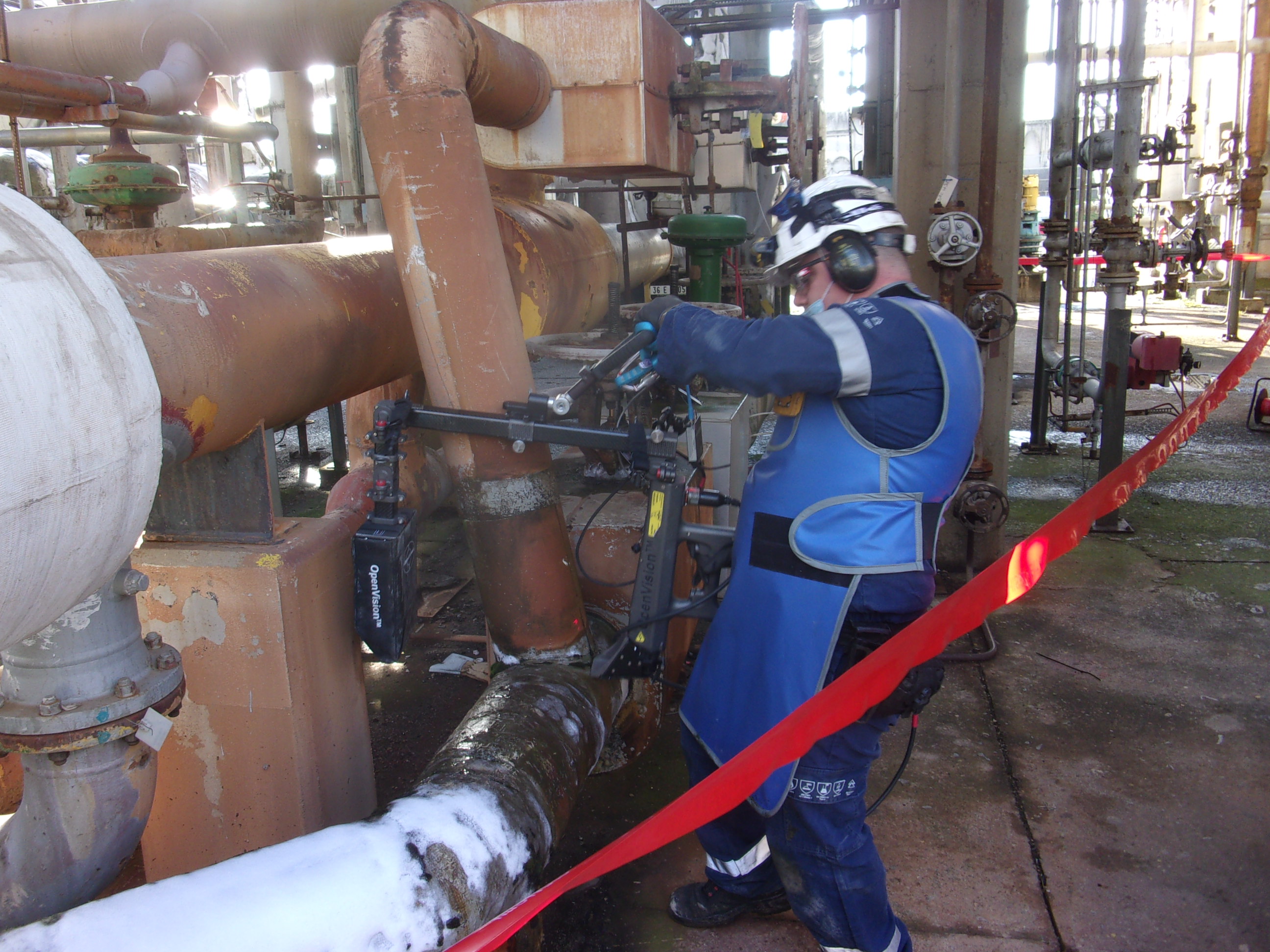

    • Nécessite de mettre en place une zone de balisage
  • Ses limites
    • Les défauts doivent être bien orientés pour être vus
    • Nécessite d’avoir accès aux 2 faces de l’objet
    • Le résultat n’est pas instantané et demande un temps de développement ou de numérisation de l’image
