Le principe du Monitoring par Ultrasons

Le Monitoring par Ultrasons est une technique de CND dite volumique. Il permet d’effectuer de la mesure d’épaisseur (MEP) et de déceler des défauts internes à des profondeurs importantes.

Le contrôle par ultrasons consiste à émettre, au travers de la pièce à contrôler à partir de sa surface, un faisceau ultrasonore qui sera partiellement ou totalement réfléchi par toute discontinuité à cœur ou en surface opposée à la surface balayée.

L'analyse du faisceau réfléchi ou transmis permet de localiser et d'estimer la forme et la dimension des défauts. Les défauts dont la surface est sensiblement perpendiculaire à l'axe du faisceau seront plus facilement détectés.

Le faisceau est émis par un palpeur. Le signal réfléchi est recueilli par le même palpeur (émetteur-récepteur) ou par un autre palpeur.

Ses domaines d'application

  • Température: Température de mise en œuvre jusque 350°C avec correction de vitesse de propagation US (thermocouple).
  • Matériau: Aujourd'hui possible sur les matériaux austénitiques avec des palpeurs travaillant dans une plage de fréquence appropriée après validation sur coupon représentatif
  • Application: L’utilisation des Ultrasons pour le monitoring concerne principalement le suivi de la perte d’épaisseur (mode ECHO)
  • Seuil de détection: Peut être très fin. Influencé par de nombreux paramètres (matériaux, fréquence, palpeurs,…)

Avantages & inconvénients du monitoring par UT

  • Ses avantages :
    • Simplicité et faîble coût
    • Suivi quantitatif de l'épaisseur de paroi

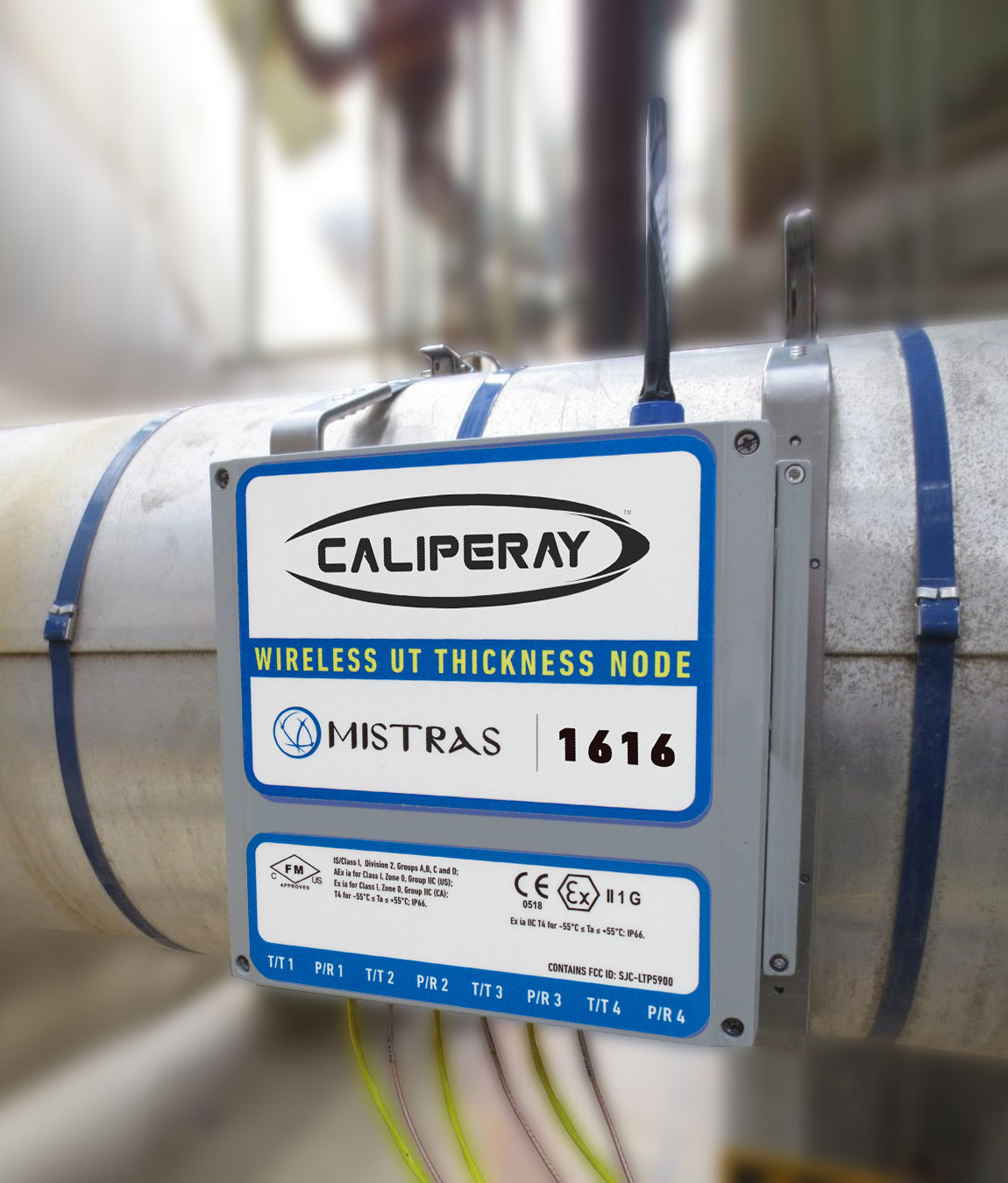

    • Liaison WIFI possible (peu de câbles nécessaires)
    • Instrumentation ATEX disponible
    • Pas de limitation de points de mesure
    • Rapidité de contrôle
    • Détection de défauts internes avec fiabilité et précision
    • Possibilité d'obtenir une mesure précise de l'épaisseur du défaut
  • Ses inconvénients :
    • La surface de la pièce doit être propre et exempte de peinture (ou adhérente)
    • La surface de contact doit être regulière pour assurer le couplage du palpeur
    • Une vérification périodique de l'état du couplage des capteurs est nécessaire
    • Emplacements fixes des capteurs

Les limites de la technique

  • Il s'agit d'une méthode locale (le suivi d'épaisseur s'effectue au niveau des capteurs seulement)
  • La méthode requiert une préparation de surface
  • Procédé non adapté à la détection de défauts débouchant à la surface sur laquelle les palpeurs sont appliqués
