Principe de la méthode

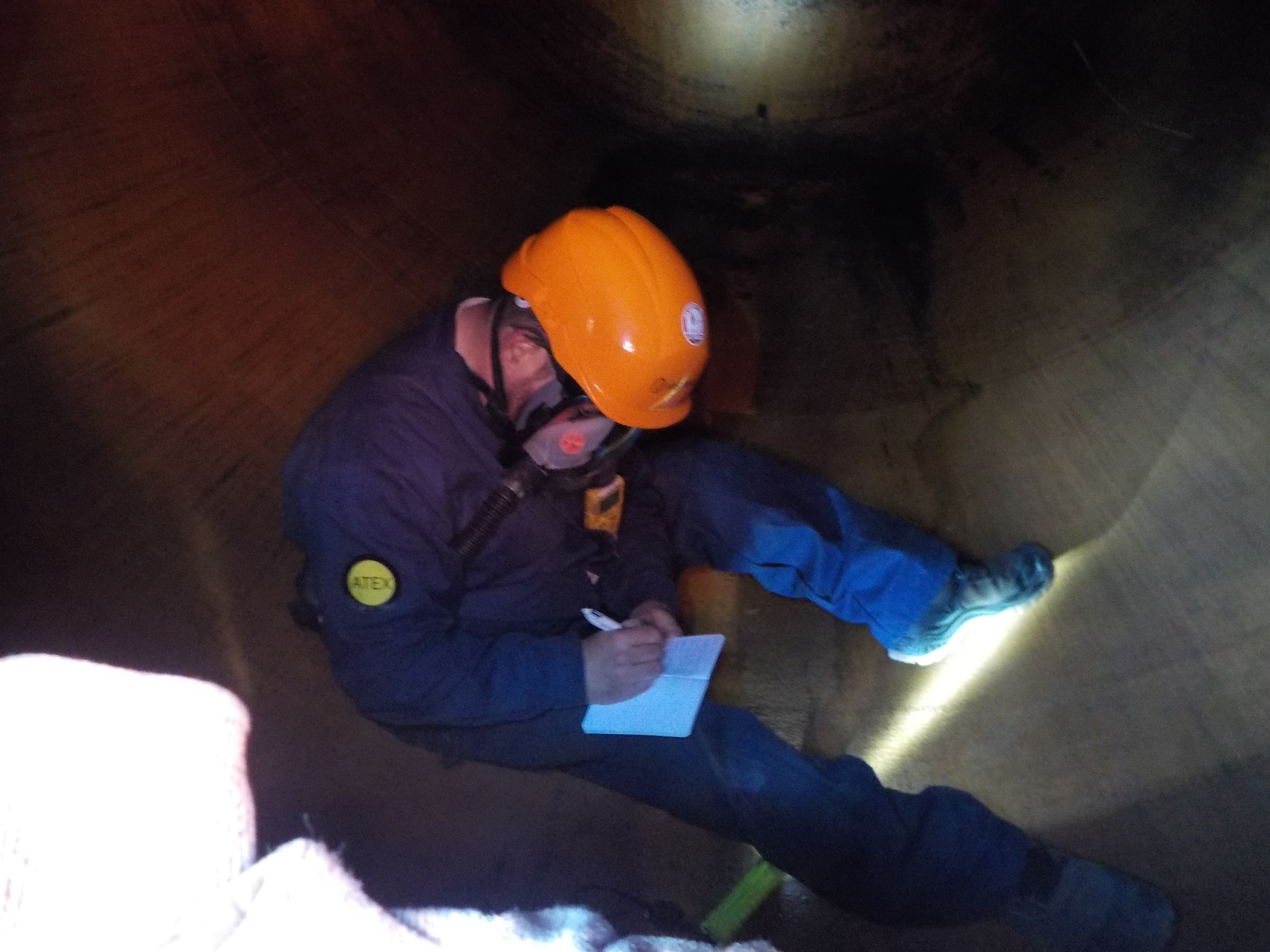

L’examen visuel est le premier des procédés de contrôle et doit précéder tout autre type d’investigation. Il consiste à examiner à l’œil nu dans des conditions d’éclairement satisfaisantes et à la distance appropriée, la surface des matériaux, soudures, équipements… préalablement nettoyés si besoin.

Cette méthode peut être complétée par l’utilisation des moyens optiques : loupe, binoculaire, endoscope, jumelles,…

Elle permet de déceler les défauts de forme et autres défauts débouchant en surface, des défauts d’aspects, la présence de dépôts, etc…

L'examen visuel fournit des informations (aspect du matériau, des revêtements,…) qui renseignent l’observateur sur les conditions de vie de l’équipement. Il peut conduire à la mise en place de contrôles complémentaires.

Domaines d'application

Caractérisation Nécessite des moyens complémentaires pour caractériser

Seuil de détection Recherche des défauts éventuels : origine, dégradations ou endommagements durant la vie de l’équipement

Autres La mesure d’éclairage doit être d’au moins 500 lux

Matériau Tous types de matériaux

Avantages, inconvénients & limites de la méthode

  • SES AVANTAGES
    • Facilité de mise en oeuvre
    • Applicable à tous types de matériaux
    • Peut être conservée par photographie
    • Permet une vision d'ensemble des parties accessibles
  • SES INCONVENIENTS La précision de l'examen dépend de 3 éléments:
    • Des conditions de préparation et d'examen (nettoyage, éclairement)
    • De l'acuité visuelle de l'inspecteur
    • De l'optique des accessoires utilisés
  • SES LIMITES
    • La surface nettoyée doit être exempt de dépôts ou de produits résiduels
    • L’éclairage doit être suffisant pour détecter les défauts recherchés
    • L’accès doit permettre de placer l’œil à moins de 600mm de la surface à examiner et à un angle non inférieur à 30°, sauf recherche particulière en lumière rasante par exemple
