Les techniques RFT & NFT

MISTRAS est en mesure de procéder à l'inspection de vos tubes par la technique des Champs Lointains (RFT) ainsi que celle des Champs Proches (NFT).

Tandis que la méthode RFT (Remote Field Testing) se prête particulièrement à l'inspection des tubes ferromagnétiques pour la recherche de défauts multiples (corrosion, érosion) tant internes qu'externes, la méthode NFT (Near Field Testing) est de son côté davantage adaptée à la détection de potentielles corrosion ou piqûres sur les tubes ferromagnétiques à ailettes.

L'inspection de tube ferromagnétique par RFT

  • Les sondes RFT peuvent être composées d’une ou plusieurs bobines d’excitation générant des champs magnétiques et placées à une distance de 2 à 3 fois le diamètre du tube de la ou des bobines réceptrices
  • La technique RFT est une technique par transmission à travers la paroi des tubes ferromagnétiques
  • Deux champs magnétiques sont générés:
    • Le champ magnétique direct rapidement atténué par les courants de Foucault induits dans la paroi du tube
    • Le champ magnétique indirect qui se propage le long du tube avant de traverser à nouveau la paroi
  • La technique se prête bien au contrôle de tubes ferromagnétiques pour la recherche de défauts tels que corrosion, érosion,..:
    • Dans les zones de perte d’épaisseur, le champ arrive au récepteur déphasé avec une plus grande amplitude
    • L’interprétation des signaux se fait alors sur les variations de phase et d’amplitude du champ magnétique

Les avantages de la technique RFT

  • Adaptée aux matériaux ferromagnétiques
  • Sensibilité égale pour les défauts internes ou externes
  • Sensibilité accrue aux variations d’épaisseur

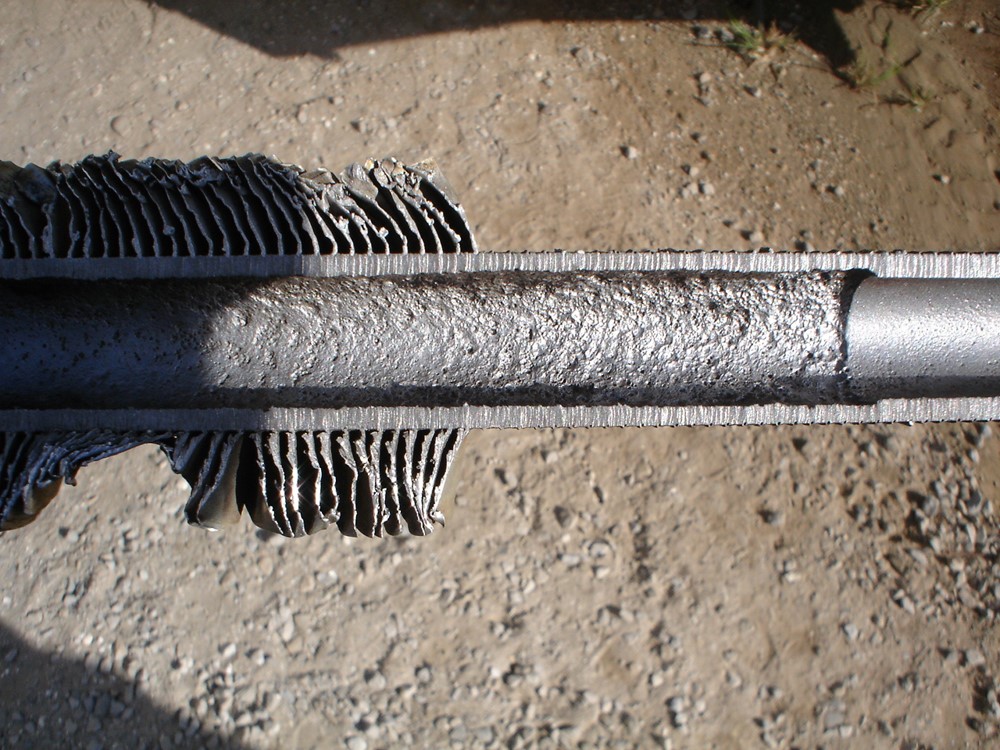

L'inspection de tubes ferromagnétiques à ailettes par NFT

Cette technique a été élaboré spécialement pour l’inspection de tubes ferromagnétiques à ailettes et se positionne comme une alternative au contrôle par flux de fuite (MFL). La technique utilise deux bobines (ou plus) : une émettrice et une réceptrice.

La bobine réceptrice est placée de telle façon qu’elle tire avantage de la zone proche de l’émetteur où le champ magnétique induit de forts Courants de Foucault en utilisant la même fréquence que la technique par champ lointain.

Puisque la pénétration des courants de Foucault est limitée à la surface intérieure du tube, les sondes pour l’inspection par champ proche ne sont pas affectées par la forme des ailettes à l’extérieur des tubes.

Les avantages de la technique NFT

Parfaitement adaptée à la détection de corrosion, piqûres,… dans des tubes en acier carbone

Contrôle de tubes à ailettes

Aucun effet causé par les plaques de soutien et tubulaires

Méthode rapide

DOMAINES D'APPLICATION DES 2 MÉTHODES

  • Échangeurs de chaleur (technique RFT)
  • Bouilloires (technique RFT)
  • Aérorefroidisseurs (technique NFT)

Les inconvénients des méthodes RFT et NFT

  • Elles nécessitent un tube de calibration similaire aux tubes à contrôler
  • Pour la méthode NFT, aucune détection de pertes d'épaisseur n'est possible du côté des ailettes
  • Les signaux sont affectés par la présence de défauts ferromagnétiques
  • Leur précision est limitée, techniques utilisées principalement pour la détection de défauts mais moins pour la localisation précise des défauts détectés
