Technique PEC (Pulsing Eddy Current)

La technique PEC consiste à créer un champ magnétique pulsé par l’intermédiaire d’une sonde qui génère des courants de Foucault (CF) dans le matériau.

La propagation sous la surface du capteur du champ magnétique permet, sans contact direct avec la surface du matériau, de contrôler le volume du métal sous la sonde, et donc de calculer une épaisseur moyenne relative par rapport à une calibration effectuée sur un point de référence (zone saine).

Les résultats du contrôle par la méthode PEC mettent en évidence les zones où devront être menés des contrôles complémentaires afin de mieux quantifier la perte d’épaisseur sur ces zones.

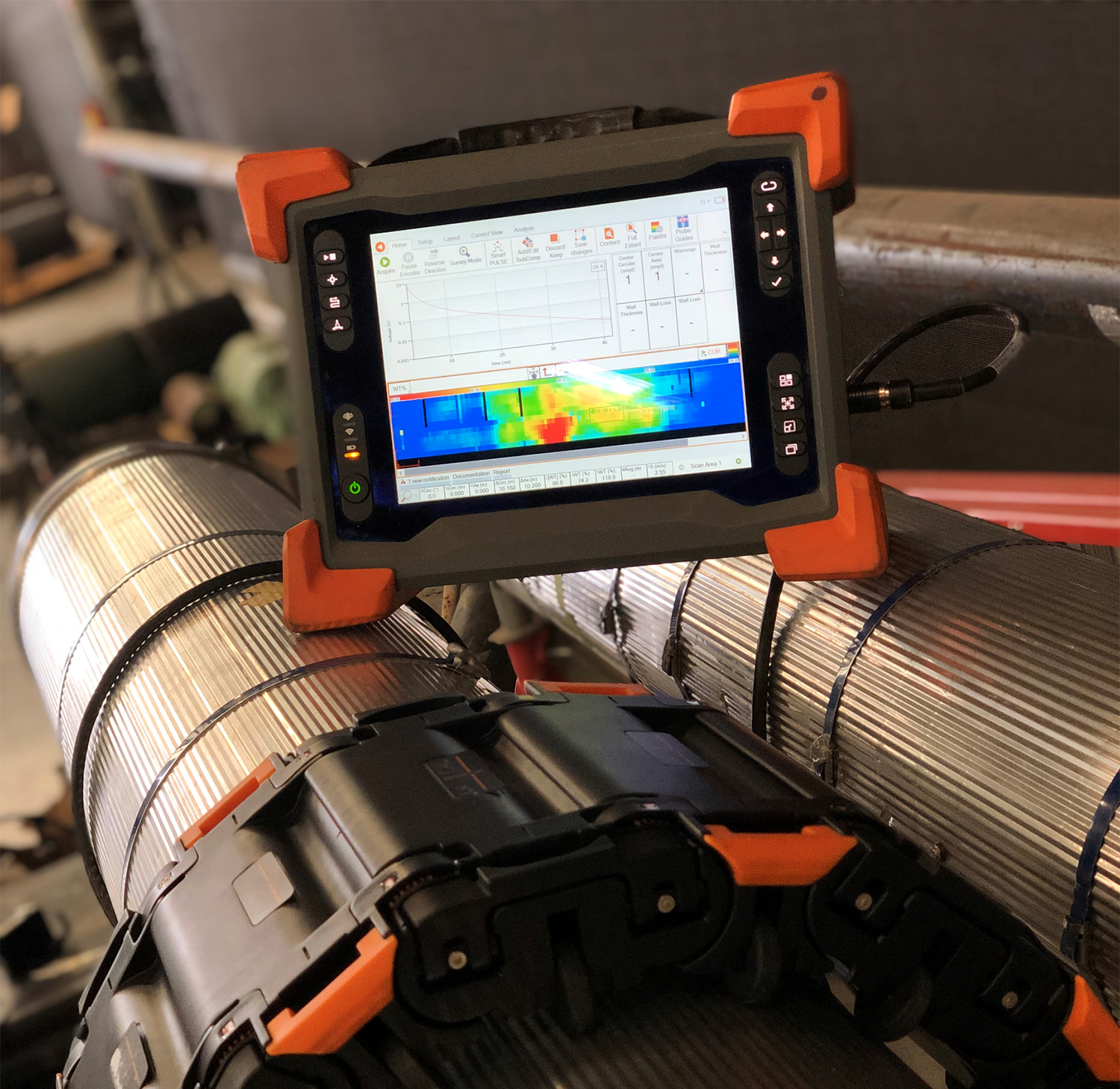

La méthode PEC est idéale pour la topographie de grandes sections de tuyaux ou de Récipients Sous Pression (RSP) afin de détecter les zones qui ont été touchées par l'humidité piégée sous l'isolation, à l'origine de la corrosion.

La méthode PEC, comment ça marche ?

Le principe est le suivant:

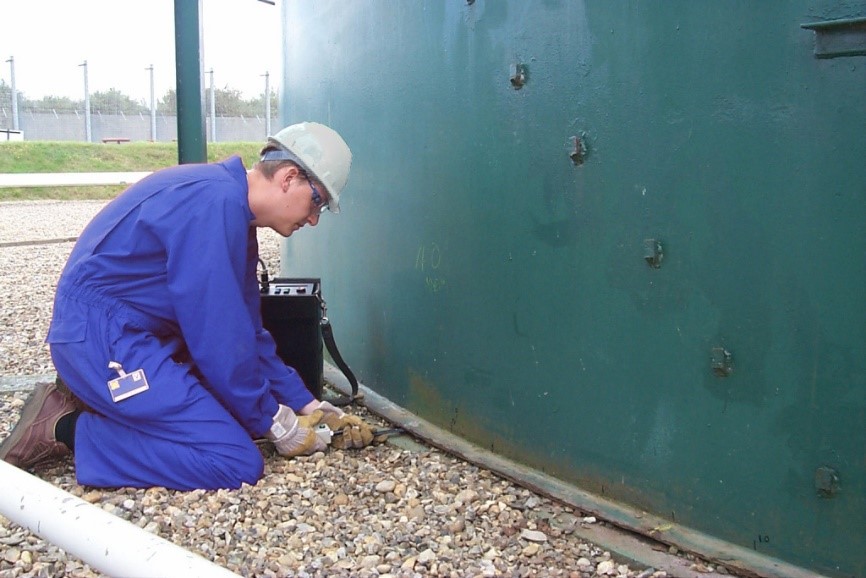

  • La sonde PEC est placée sur la zone à contrôler
  • Le courant est alors coupé et l'acier se démagnétise
  • Le champ induit des CF en décomposition est détecté par des bobines réceptrices dans la sonde PEC
  • Un courant électrique est introduit dans la bobine de l'émetteur de la sonde
  • Cette variation soudaine de l'intensité du champ magnétique génère des CF dans l'acier
  • Obtention d'une mesure de l'épaisseur de la paroi en prenant une mesure moyenne sur l'empreinte de la sonde

Les avantages

Idéale pour mesurer la perte de paroi générale

Permet de détecter de manière précise la corrosion étendue ou généralisée


Utilisable sans contact et sans agent de couplage

Réalisable à travers des protections diverses à condition qu'elles ne perturbent pas le champ magnétique

Les limites de la méthode PEC

Bien qu'elle soit avantageuse sur de nombreux points, la méthode PEC n'est pas adaptée à la recherche de piqûration ou de cratère de corrosion isolé.
Par ailleurs, un défaut sera d'autant mieux détecté par la méthode que s'il représente une surface importante vis-à-vis du diamètre de la surface couverte par la sonde ("Empreinte F").
