LE CONTRÔLE DES SOUDURES PAR L'ACFM

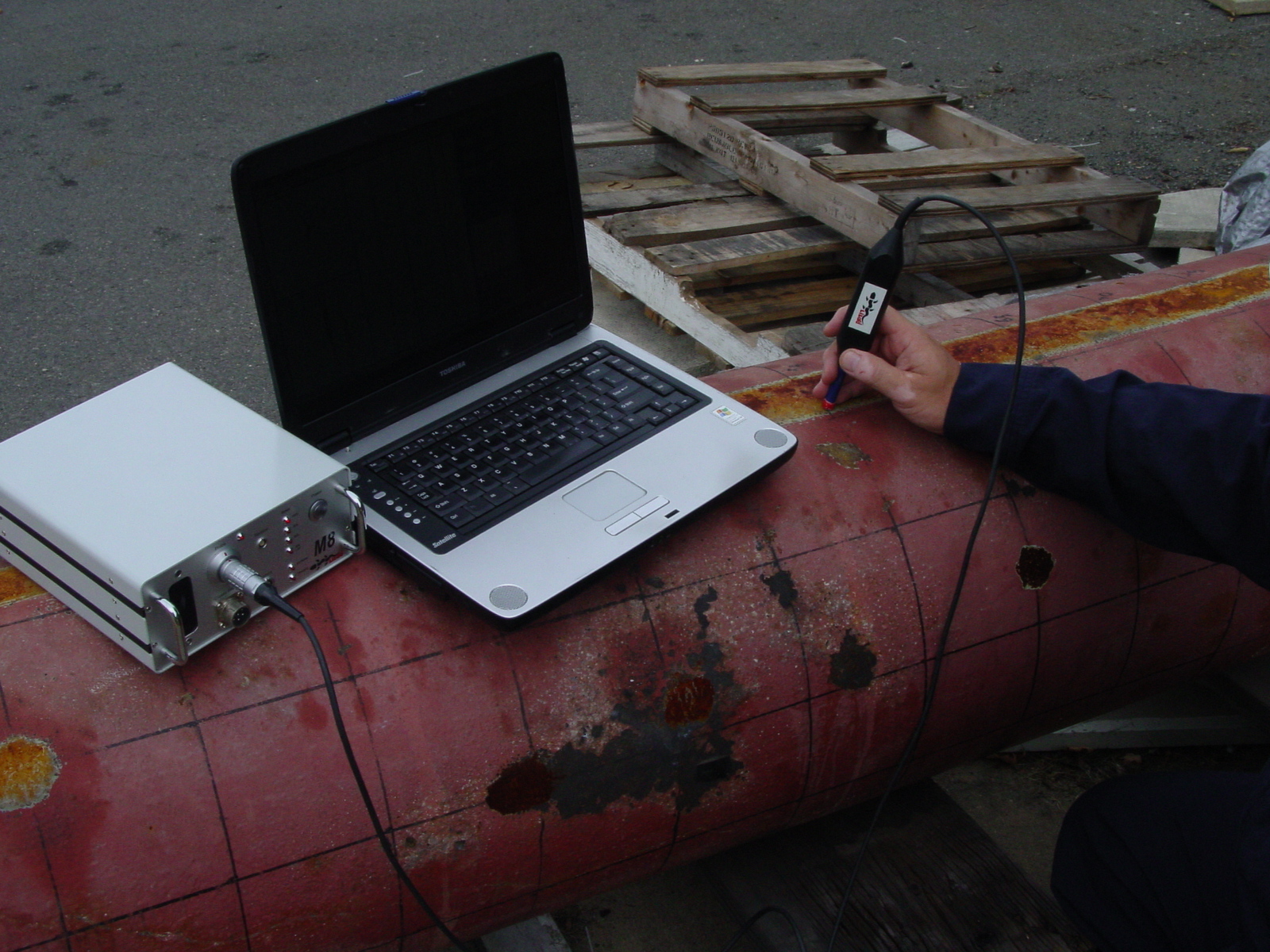

L'inspection par Alternative Courant Field Measurement (ACFM) consiste à générer un champ magnétique par l’intermédiaire d’un courant alternatif induit et à mesurer par la suite la perturbation de ce champ lors du passage de la sonde au voisinage d’un défaut.
Cette méthode, qui se présente comme une alternative à l'inspection par Magnétoscopie, permet la recherche de fissures de fatigue.

Le principe de la méthode

  • Sur l'écran de l'appareil, sont affichées les valeurs instantanées du champ induit suivant deux axes X et Z :
    • X servant à déterminer la profondeur du défaut
    • Z permettant d'estimer la longueur du défaut
  • Technique de contrôle utilisable sans contact et ne nécessite pas d'agent de couplage
  • Un défaut sera d'autant mieux détecté qu'il sera orienté parallèlement au sens de déplacement de la sonde
  • Détecter des fissures dans plusieurs directions ou des directions aléatoires nécessitera de faire au moins deux passages avec des champs induits dans des directions perpendiculaires

Domaines d'application de l'ACFM

Dimensions: Contrôle des assemblages soudés de diverses structures : récipient, réservoir, sphère, pont de tuyauterie

Seuil de détection: Adapté à la détection des fissures débouchant d’au moins quelques 1/10ème de mm (essai représentatif requis en dessous)

Matériau: Compatible avec tout type de métaux (aciers, inox, titane, bronze, aluminium…)

Température: Contrôle possible dans une grande gamme de température, dans l’air ou sous l’eau

Avantages & inconvénients de l'ACFM


Avantages :

  • Utilisable sans préparation sur surfaces peintes ou avec revêtement non conducteur jusqu’à 2-3 mm
  • Mise en œuvre & vitesse de contrôle importante jusqu’à une température de 360°C, voire supérieure et des sondes adaptées
  • Convient au contrôle de pièces de grandes dimensions
  • Dimensionnement des défauts

Inconvénients :

  • Interprétation complexe nécessitant le recours à du personnel expérimenté
  • Sensible à l’orientation des défauts peut nécessiter plusieurs passages
  • Documentation de mise en œuvre et normalisation encore limitée

Savoir-faire et Expérience MISTRAS

Recherche de fissure sur appareils à pression

Recherche de fissure sur portique, grues

Recherche de fissure sur réservoirs de stockage

Recherche de fissures sur ouvrages d’art
