Le contrôle automatique des grandes structures

Ce système de contrôle non destructif par Ultrasons, modèle LSI (Large Structure Inspection), est un système de chantier entièrement automatisé permettant le contrôle, à vitesse élevée, des surfaces importantes horizontales ou verticales sur des structures métalliques.

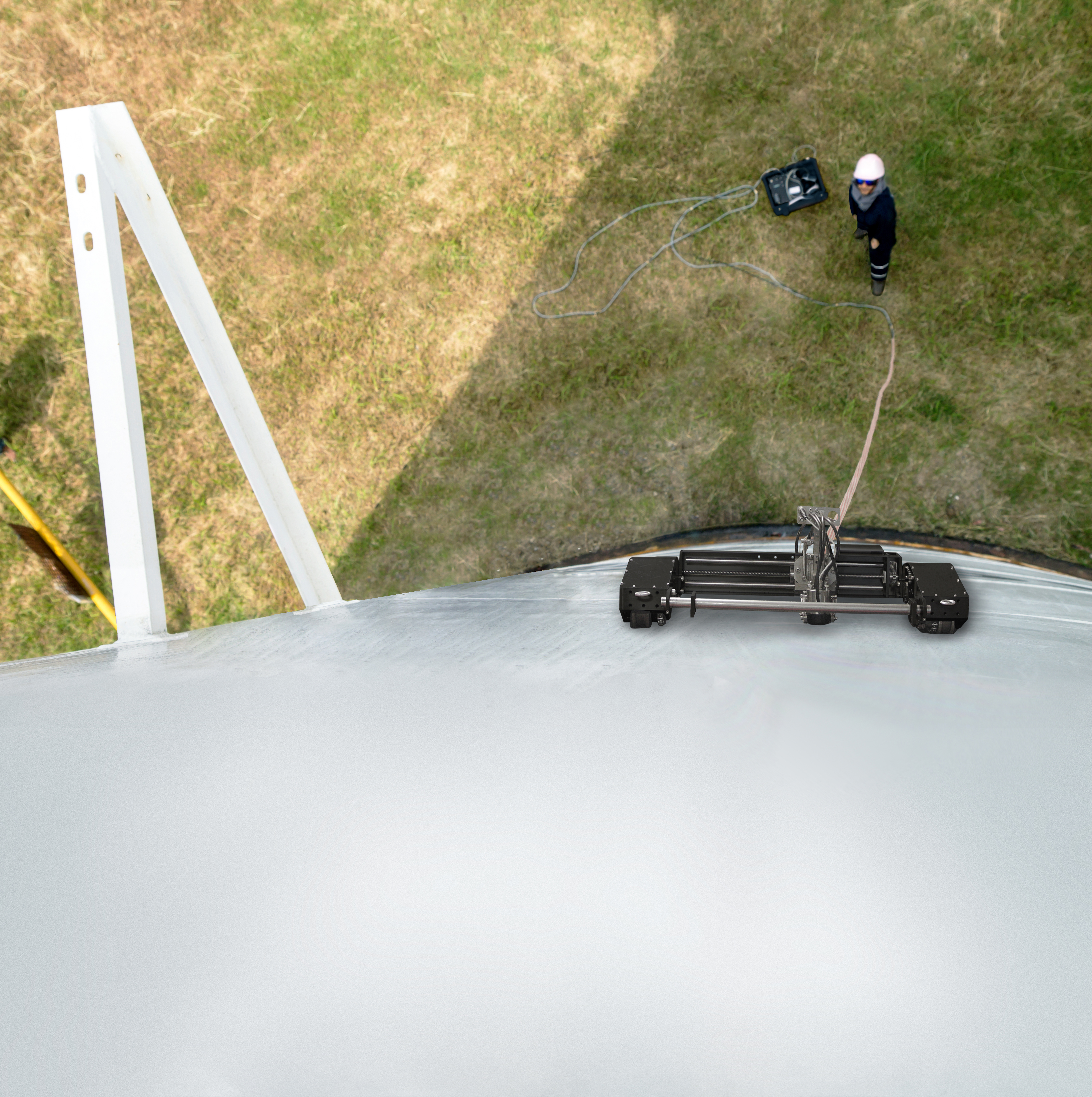

Il est constitué d’un robot roulant magnétique et d’une instrumentation de contrôle informatisé.

L’ensemble possède un traducteur Ultrasons et un système de couplage par colonne d’eau. La mécanique de support du traducteur est conçue pour franchir des soudures ou des petits obstacles de surface.

Différentes configurations possibles

Ce robot est configurable pour :

  • Des cartographies C-Scan (mesures des épaisseurs 2D par balayage de surface, avec détection, localisation, caractérisation de défauts, fissures,...)
  • Des mesures de profils B-Scan (mesure d'épaisseur suivant une ligne)
  • Des analyses de soudures en mode TOFD

Les applications du LSI

Cet ensemble est principalement dédié aux analyses et expertises par Ultrasons pour les équipements suivants:

  • Tubes de grand diamètre
  • Viroles
  • Parois de cuves
  • Structures planes
  • Fonds et toits de réservoirs
  • Sphères

Un système aux nombreux avantages

Toutes les données et les paramètres du test sont sauvegardés (utile pour toute ré-analyse en temps différé)

Acquisition et analyse en temps réel

Fonction d’aide au rapport intégrée (permet de fournir les résultats sous un format MS EXCEL)

Possibilité de réaliser des mesures avec une haute résolution (allant jusqu'à 1mm)

Alimentation électrique du robot en basse tension

Contrôle automatisé (Ne nécessitant pas d’échafaudage)
