La technologie IPAC/MONPAC:

L'examen d'Equipements Sous Pression en service par Emission Acoustique

L’Emission Acoustique (EA) et la technologie IPAC/MONPAC®, ont été déployées par le groupe MISTRAS pour permettre l’inspection globale d’un Equipement Sous Pression (ESP) et déterminer son état d’intégrité en service. La mise en œuvre de la méthode IPAC/MONPAC est rapide et diminue ainsi les durées d’inspection.
Elle permet:

  • Le diagnostic de l’état de santé des Equipements Sous Pression (détection d’indications évolutives)
  • Le contrôle global
  • Le suivi périodique en service
  • La requalification périodique des Equipements Sous Pression (application du GBP-AFIAP et BSERR)

Le principe de la technologie IPAC/MONPAC

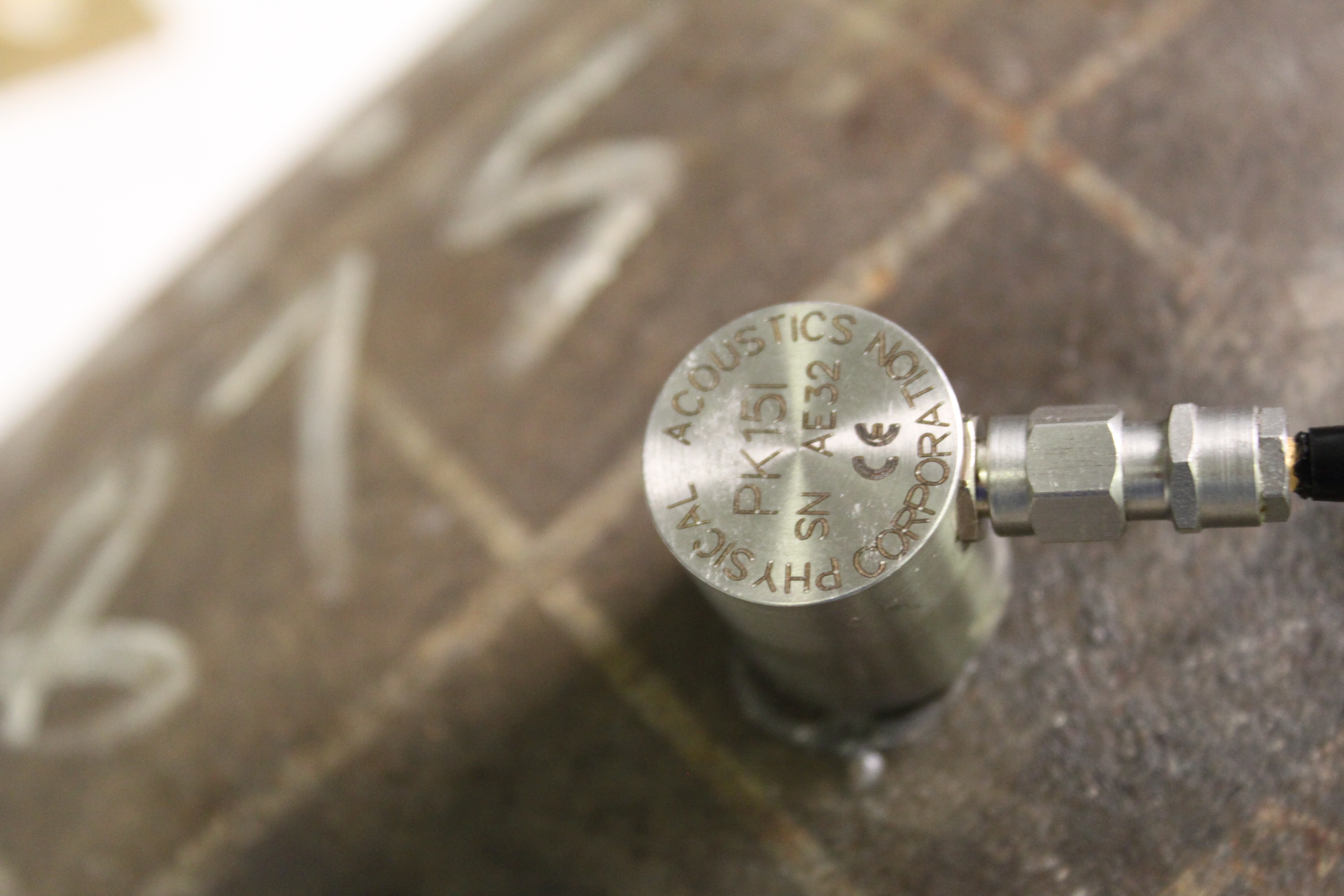

Les capteurs, positionnés sur l’équipement « écoutent » le comportement de la structure sous l’effet de la mise sous contrainte (cycle de pressurisation). Le système d’acquisition multivoie enregistre et analyse en temps réel les signaux d’EA. Cela permet :

  • Un diagnostic sur la sévérité des sources d’EA, réalisé à partir de la base de données de la technologie IPAC et/ou des critères d’évaluation définis dans les documents de référence (GBP- AFIAP et BSERR)
  • Le filtrage des bruits «parasites» non reconnus comme issus d’indications évolutives
  • La localisation des sources d’EA

Domaines d'application de la méthode

  • Cette technique est couramment utilisée pour les inspections des:
    • Réservoirs cylindriques

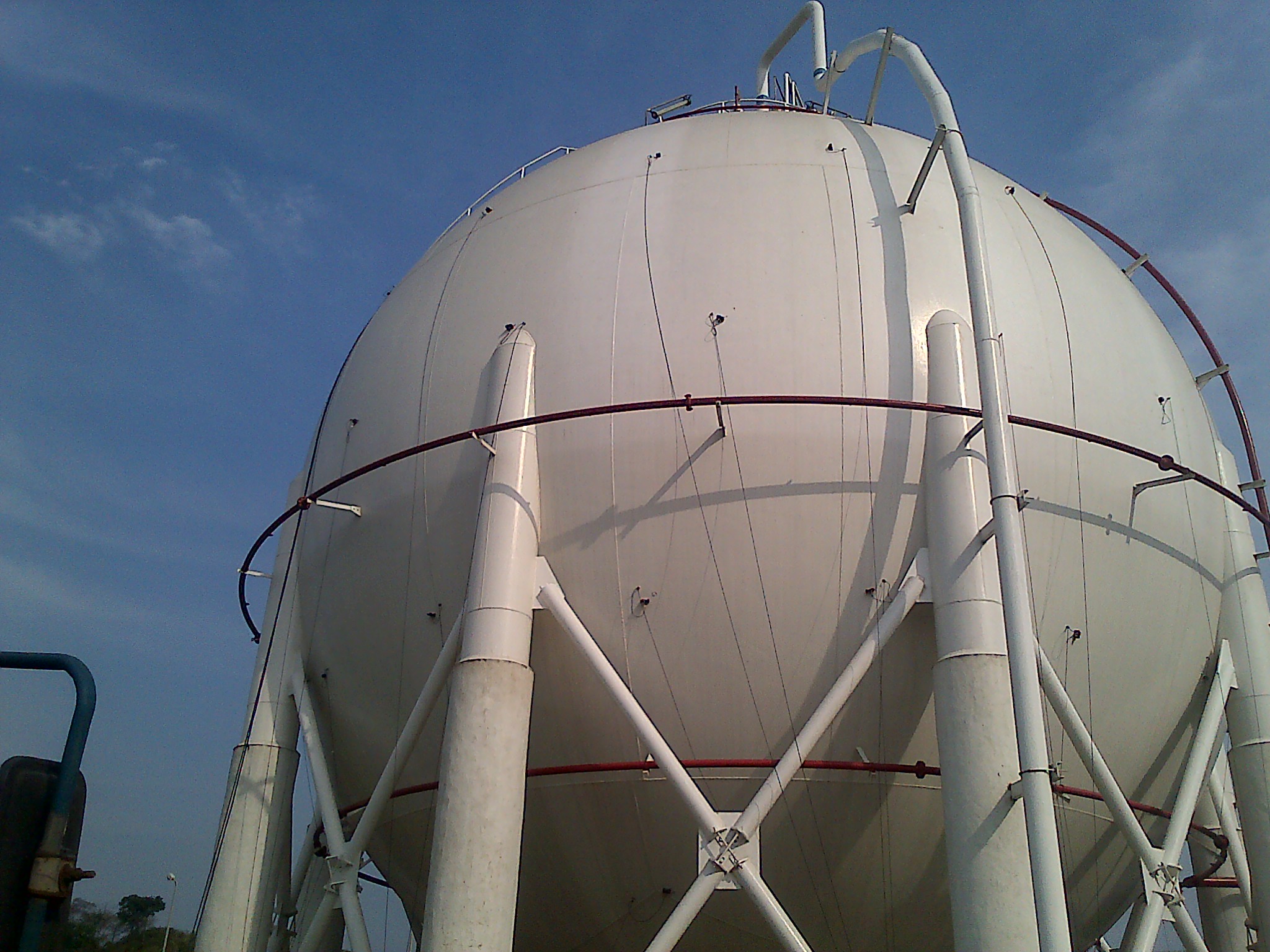

    • Sphères de stockage
    • Réacteurs chauds ou à paroi froide (réfractaire interne)
    • Equipements calorifugés
    • Structures enterrées (RST, sphères ou citernes GPL)
    • ACAFR (autoclaves, fours, stérilisateurs,…)
    • Equipements dont l’épreuve hydraulique est très difficile voire impossible à mettre en œuvre (calorifuge interne non compatible avec les produits, charge hydrostatique trop importante, impératifs de production,…)
    • D’autres équipements peuvent être de bons candidats à l’EA, à voir au cas par cas
